制氧机必须由专业人员进行安装，本“安装说明”仅供专业安装人员使用

　　室内、外机的安装位置及尺寸根据客户现场实际情况确定。

　　室外机安装在坚固平整的地面即可，如需螺栓固定，使用M6的螺栓，螺栓孔的位置尺寸可以参考上图。

　　室外机如需使用支架悬挂安装，支架的承重标准不低于300kg，必须由专业人员安装。

　　室内机采用膨胀螺栓悬挂安装，螺栓间距300mm。

　　室内、外机接线

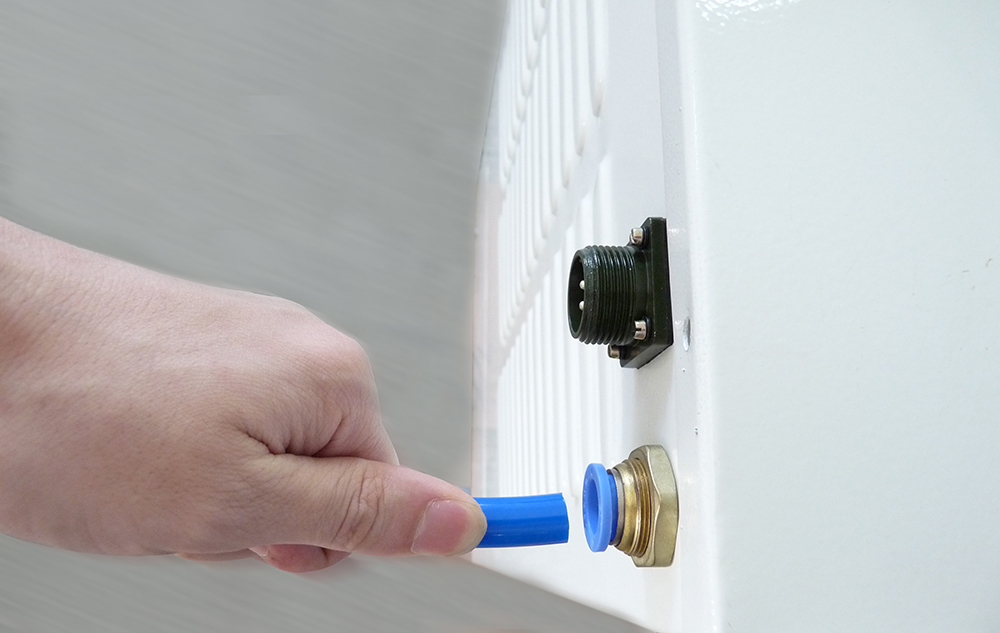

　　将PU软管插入室外机侧面的快插接头并确认已牢固，操作如下图示。

　　确保室内机的电源插头已拔出的情况下，将电缆中的各颜色及编号的电线按下图分别接入室内机的端子排和控制电路板。

　　确保室内机的电源插头已拔出的情况下，将接室外机的电缆穿过防水接头后将各颜色及编号的电线按下图接入室外机的端子排。

　　将电缆和耐压软管用灰色胶带缠绕在一起直至室内机端。

　　检查接线、接管是否牢固，接线是否正确，耐压软管是否弯折。

　　将电缆和耐压软管用灰色胶带缠绕在一起直至室内机端。

　　² 确认插座的规格匹配后将室内机的电源插头插入插座。
